网络环境测试
了解网络的工作原理，每个计算机之间是如何通讯的，这是一个非常抽象的过程。
写这篇文章之前，我没有做过这种实验，因为这些理论应该是已经印在脑海里的。我的理论是野生的，没人指点没人教，因此我不知道我心中的理论在实际的环境中是否正确。所以这篇文章是一篇实验记录文章，可能存在一定的知识缺陷，但是实验结果是事实存在的。实验之前我就已经把理论知识列在了草稿纸上，我会按照这些去做，模拟一个接近真实的网络环境。这次测试需要用到四个系统，一个是主系统（就是我电脑正在使用的win10系统），三个虚拟系统parrot，winXP和owasp靶机。
纯NAT模式关系拓扑
打开三个虚拟机系统
我这个电脑承受了这个价格不该承受的压力/xk
下面我把它们全部设置成了NAT网络模式。分别查看IP地址

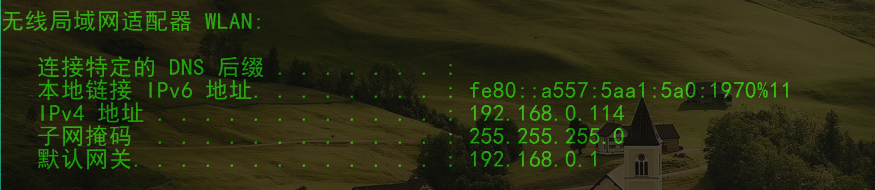

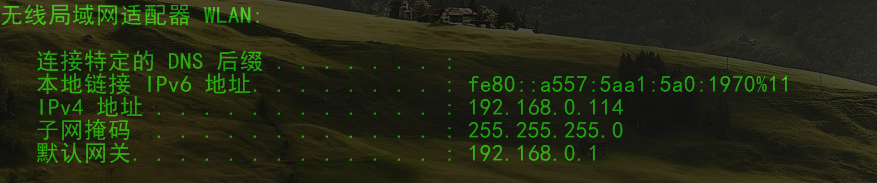

- 主系统IP:

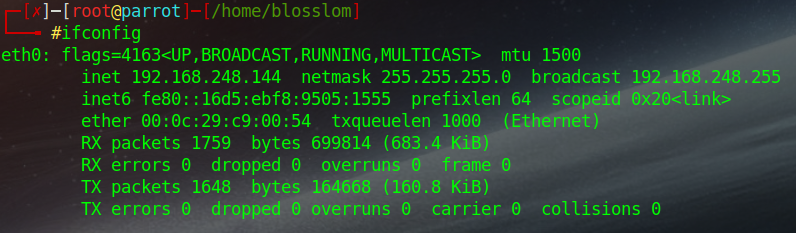

- Parrot系统IP:

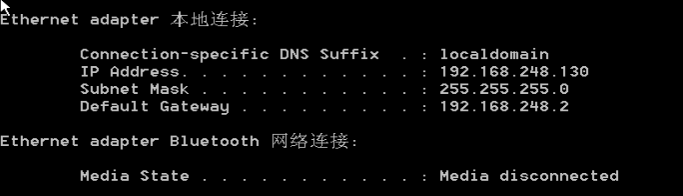

- Xp系统IP：

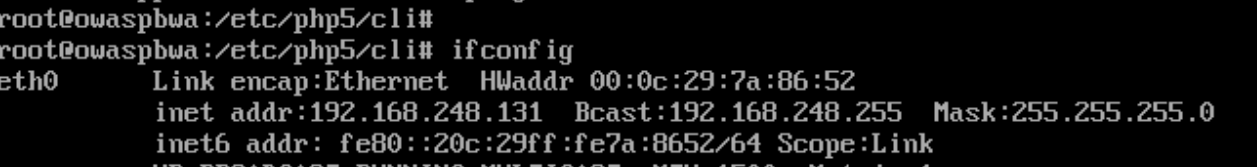

- Owasp系统IP：
整理得到以下数据：
| 主系统IP | 192.168.0.114 |
|---|---|
| Parrot系统IP | 192.168.248.144 |
| Xp系统IP | 192.168.248.130 |
| Owasp系统IP | 192.168.248.131 |

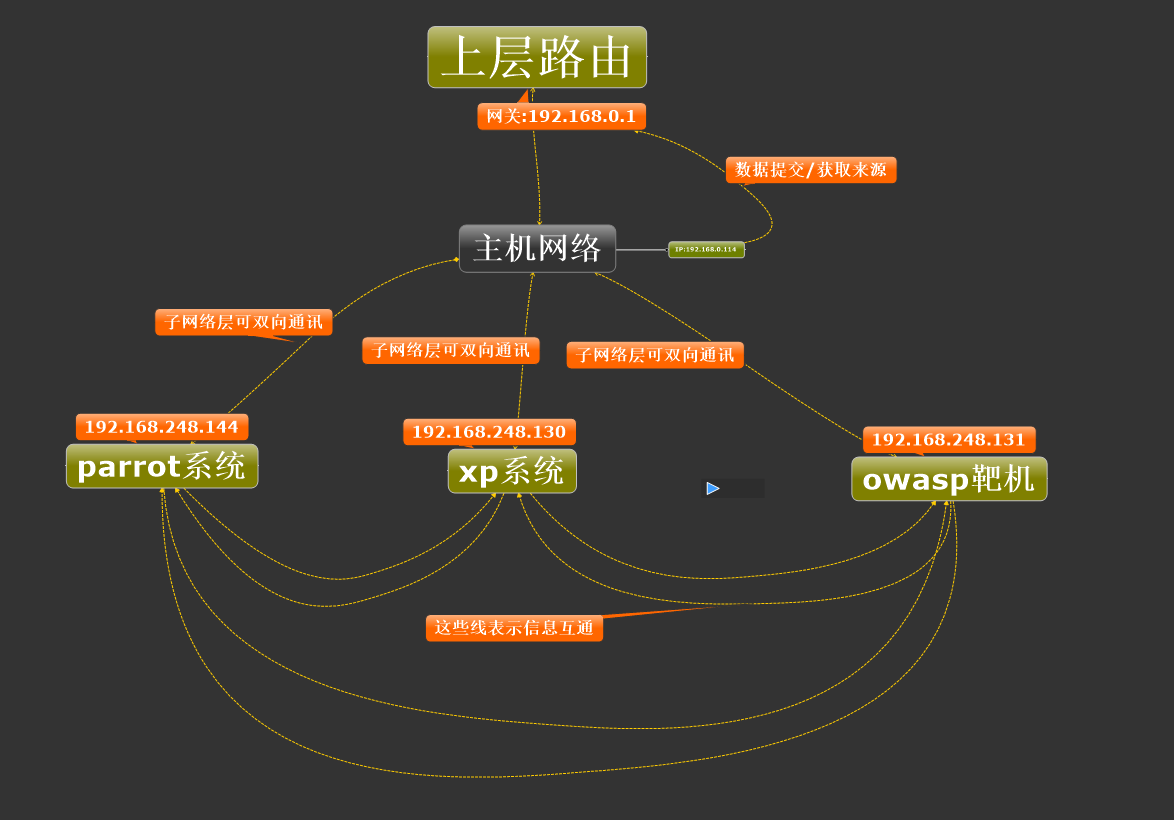

列出下来拓扑关系：以下全部是没有经过实践的猜测，下面要进行试验认证。
Ping测试
子网络之间相互ping

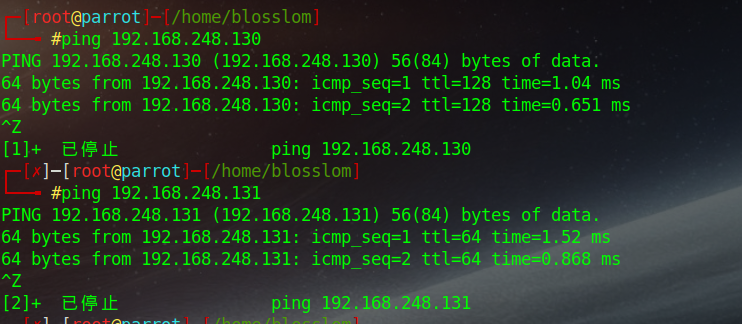

- Parrot<===>xp
- parrot<===>owasp
Ping测试通过证明子系统之间可以ping通

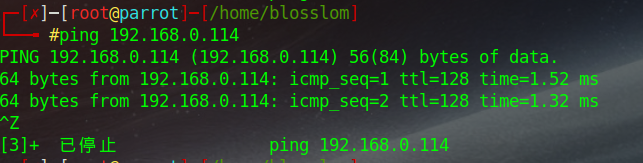

- Parrot<===>主系统
同样可以ping通，使用其他子系统也同样可以ping通，这里就不再图示了。
- Parrot<===>上层路由
同理NAT模式下他们都是可以ping通的
- Parrot<===>我的手机IP(连在了上层路由)
这个就是路由作用了，路由表里记录了这些信息，查路由表查到了我的手机MAC,这些说明了在这个网络圈子里不管他的分支怎么样，下层的分支对上层都是可以ping通的

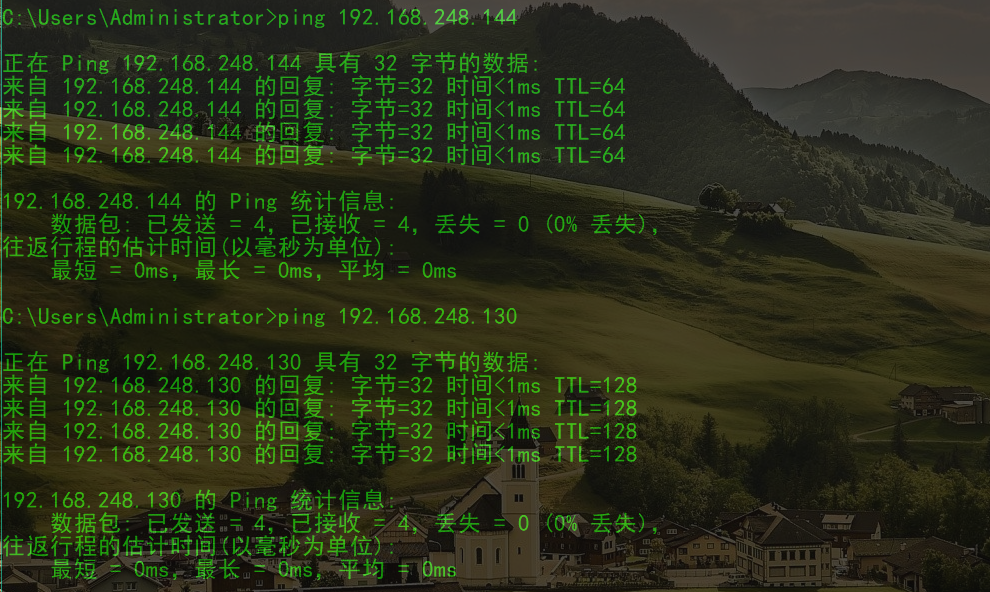

- 主系统<===>三个虚拟系统
全部可以ping通。

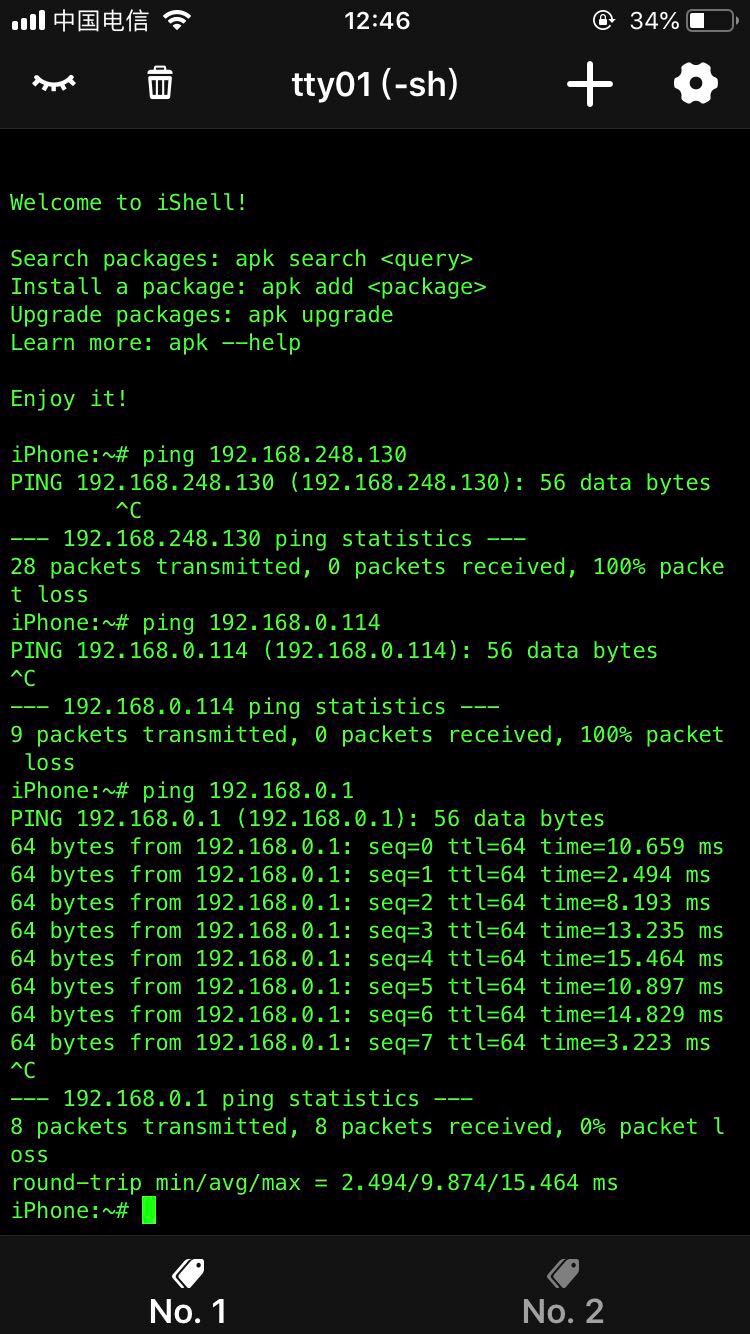

只不过手机经过上层路由无法ping通这四个系统，但是这四个系统可以ping通手机，这个感到很疑惑，但是他们的网络肯定通了，只是某些环节可能出了问题。
Web页面验证
Owasp靶机上有个web项目，系统一运行他就会打开。下面进行访问一下，输入IP地址就可以访问了

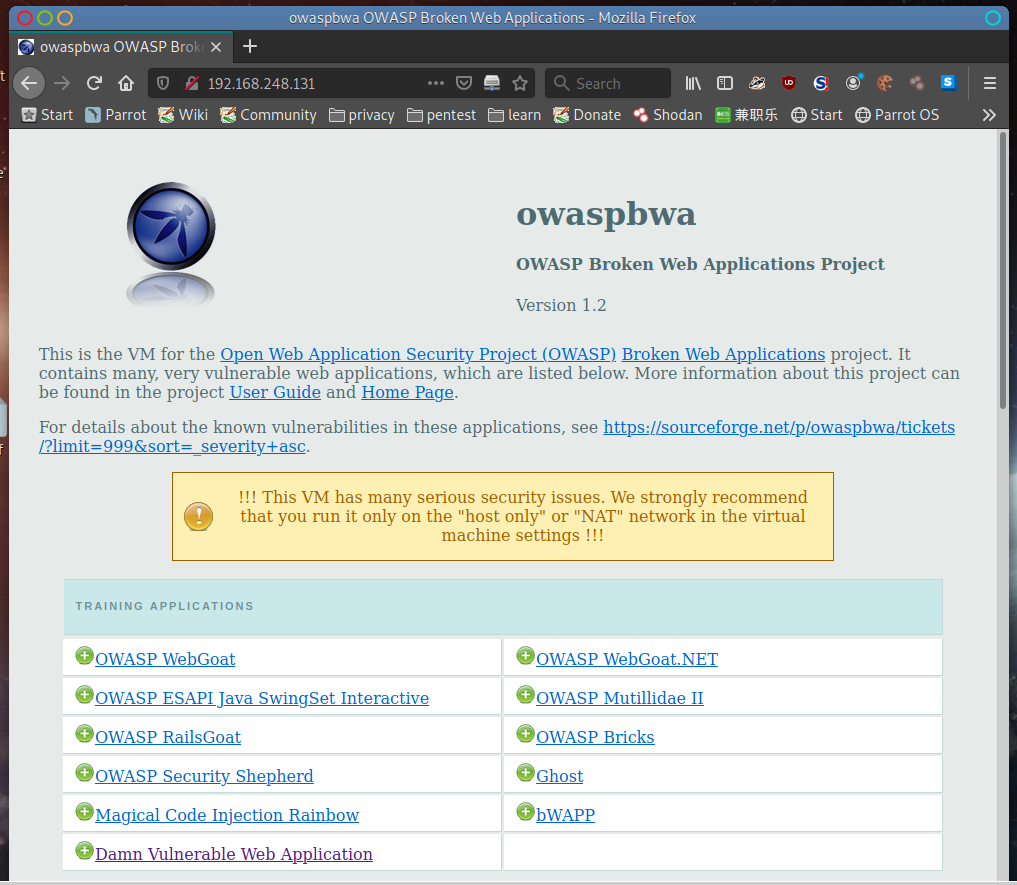

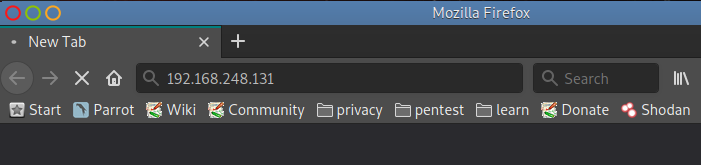

- Parrot访问：
访问成功说明xp也可以访问

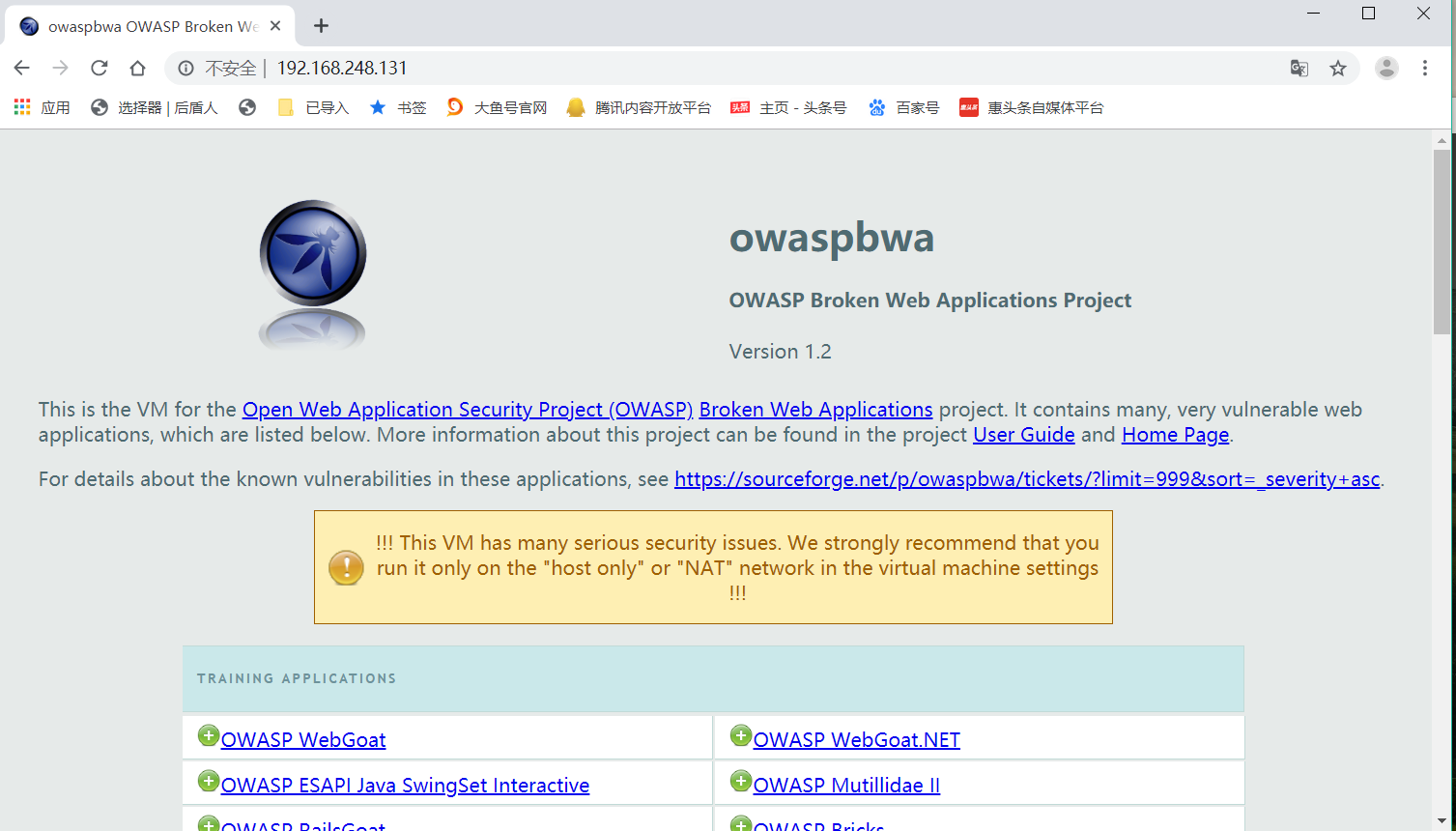

- 主系统访问：
可以访问。
只有手机访问失败了，原因是无法建立连接，要想成功使用手机访问就需要进行内网穿透。
总结一下：NAT模式相当于虚拟了一个DHCP服务器，给下面的子网分发IP，三个系统使用了一个网段，所以他们之间是处在一个内网中（通俗的讲是一个局域网）之间进行通讯很正常。主系统等于网关，网关和子网通讯也是很正常的。
主系统的上层是路由，所以主系统IP属于上层路由的子网，而手机又是上层路由分出的另一个子网，虽然这些系统能够ping通手机，可惜建立不起连接。（我暂时定义为两个子网直接无法正常通讯）。由于篇幅太长，验证只能明天进行，还有几个模型需要进行验证，因为网络比较复杂，在一台电脑里模拟真实环境更复杂。不过追寻的是真理。网络原理我也修过两门课，不过没有实践支撑的理论永远不是那么自信。
桥接模式测试
接着进行试验，上一次试验的是一条主线分出来几个NAT网络下的虚拟系统，试验结果使我们预想的，只是有个手机无法连接问题尚未清楚。这一次我们来模拟一下桥接模式的虚拟系统，首先说明一下，手机的IP段和我的主系统的IP段是一样的，这次模拟的桥接同理，他们都是处在同一层的。
第二个模型
设置好模式查看IP：
- 主系统：
- Parrot系统：
- Xp系统：

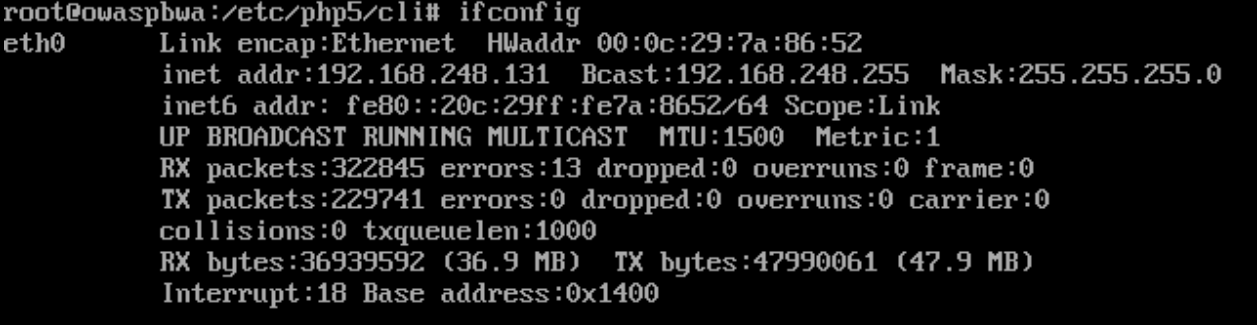

- Owasp靶机：
大概分类如下：
| 上层 | |
|---|---|
| 主系统IP | 192.168.0.114 |
| Parrot系统IP | 192.168.0.120 |
| 下层 | |
| Xp系统IP | 192.168.248.130 |
| Owasp靶机 | 192.168.248.131 |

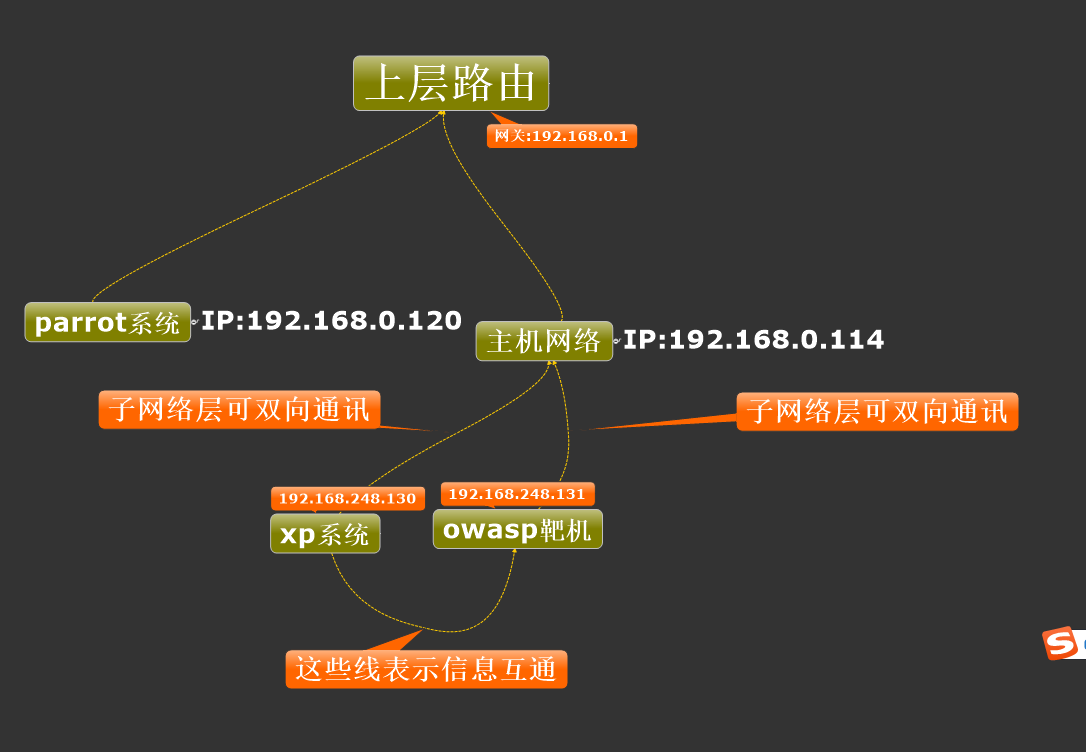

拓扑关系如下图：
下面来验证一下同等级系统下的IP能否建立通讯

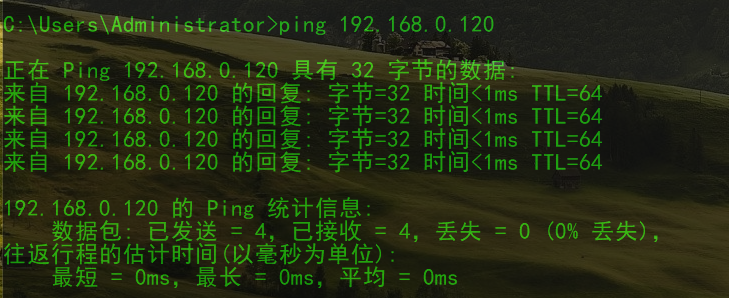

- Parrot和主系统互ping：
相互无法ping通，和上面的拓扑图情况一样没有建立连接。其实这个是我根据上次实验的结果进行推测的。按道理来说同一个网段下应该可以互相ping通，就像NAT模式下三个系统在一个网段可以实现互通。可惜实验结果是能够单向ping通。
使用另外两个子网络验证

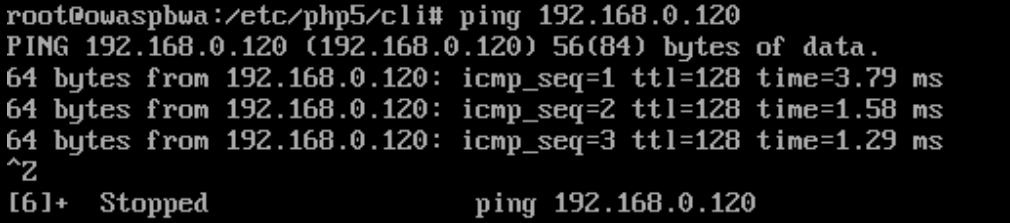

- Owasp和parrot互ping

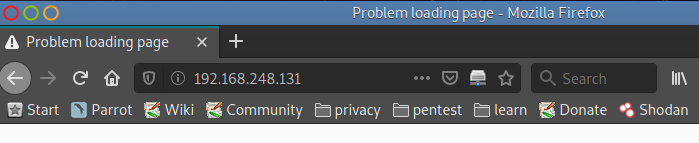

结果显然易见，单向ping通，和上面一个似乎有个共同点，都是parrot的问题。就像我昨天使用手机一样，NAT模式的三个系统都能ping通手机，就手机啥都ping不通，所以我猜测owasp的web界面parrot肯定访问不了
不出所料，完全无法访问。这个模型就验证了之前上个模型留下的疑问。
第三个模型

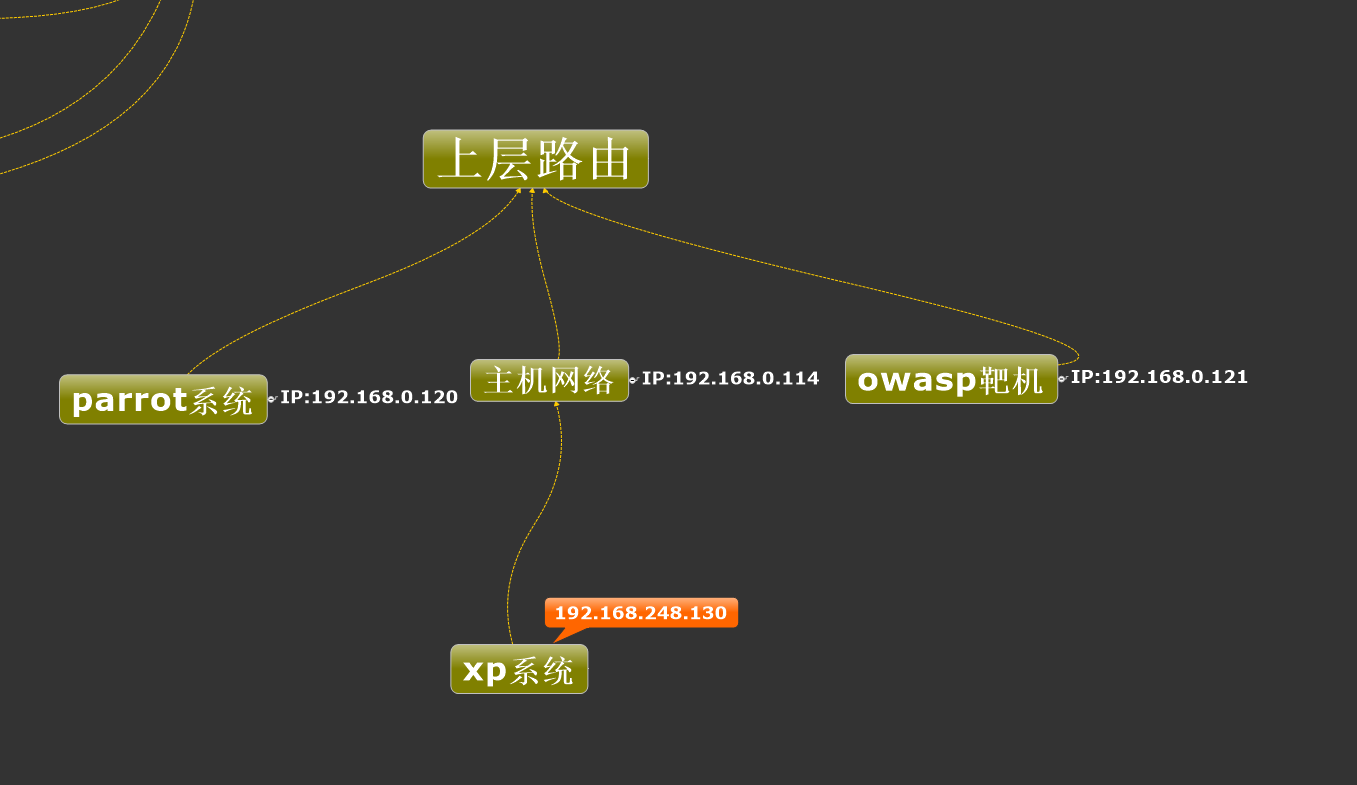

这个模型直接给出拓扑图

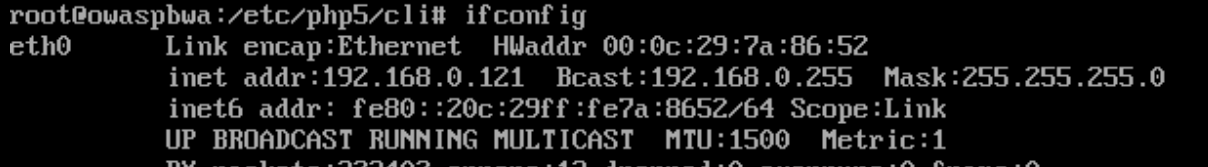

这次把owasp设置成桥接，并且没有点复制物理网络连接状态。（每次都是xp在下面/xk不是我欺负xp
因为他在这次实验应该是个打酱油的😂）
| 上层 | |
|---|---|
| 主系统IP | 192.168.0.114 |
| Parrot系统IP | 192.168.0.120 |
| Owasp靶机 | 192.168.0.121 |
| 下层 | |
| Xp系统IP | 192.168.248.130 |

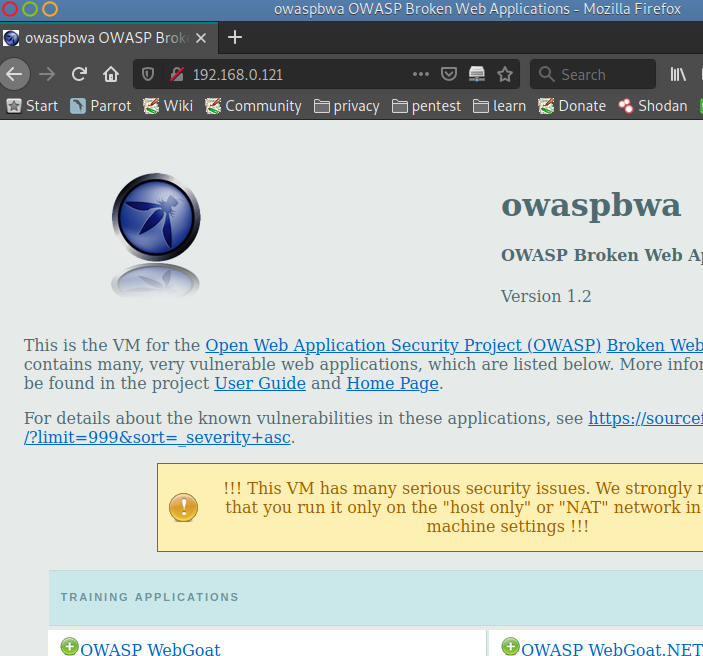

之前的都不用验证了，直接看同等级的能进行web访问。
可以访问。
Parrot和owasp也能相互ping通。不知道你们有没有发现一个很奇怪的点，主系统也是同等级的，parrot和owasp都ping不通主系统，但是主系统却能ping通他俩。而且主系统能够访问web界面。哈哈是不是已经晕了。
我再使用xp系统，访问web
神奇吧，xp也能访问。在模型二中，parrot隔着一个主系统无法访问web，而在模型三中同样隔着个主系统xp却能访问到web。不用质疑这个就是实验结果。因为实践是检验真理的唯一标准。
总结：下层可以跨网段访问上层的主机，而上层无法跨网段访问下层主机。因为下层相对于上层来说是内网。同网段的不一定ping的通（估计是因为虚拟机环境问题，一般同网段能ping通）但是可以访问。实验到此结束，不管是多大多复杂的网络都是由这些小网络组成的，任何事都是这样，化繁为简寻找真理。我几百块的电脑能模拟四个环境也是不容易。赶紧关机休息会……
内网穿透
从前两次的实验来看，都知道处在内网（仅限实验环境的内网）的网络无法被外网（仅限实验环境的外网）访问，今天继续做个实验，让外网能够去访问内网搭建的应用，我听说这个叫内网穿透，其实本质是个端口转发。不过内网穿透这个专业性名词更加有逼格。
使用第二个模型的网络环境。
打开虚拟机，配置下图的环境：
我们已经验证过了，parrot系统是无法访问owasp靶机的web站点的，通过内网穿透能否实现parrot访问呢？我们来实验一下。
IP地址没有变，打开编辑=>虚拟网络环境编辑器

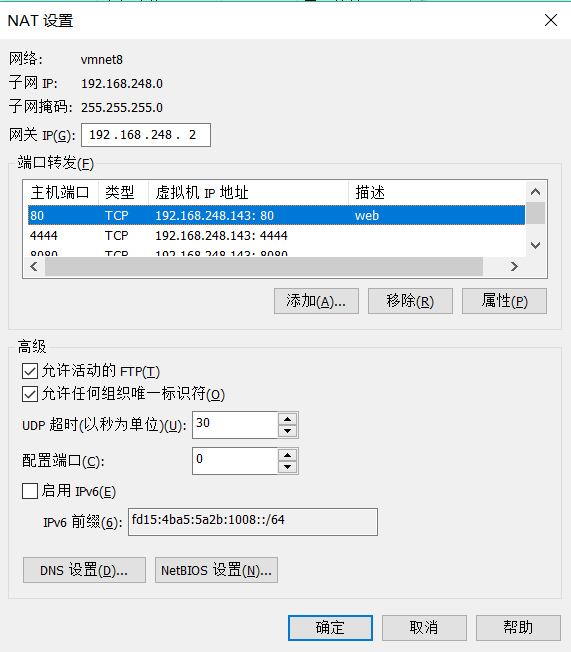

点击指定的网卡（就是owasp子网的网卡：192.168.248.0），点击NAT设置。

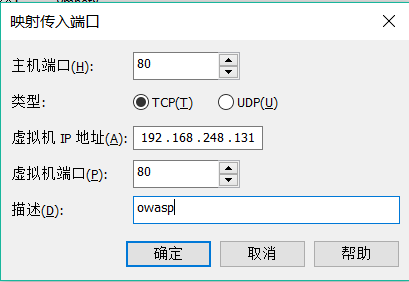

配置端口转发，在这之前要先确认好网关，将虚拟机IP(owasp)的端口设置转发为主机端口（端口可以不一致）。这样可以实现成访问主机IP这个端口时，转发为访问虚拟机的这个端口（每个主机端口只能转发一个虚拟机端口，在这之前需要把上面那个80端口删掉）。设置成如下图：
保存配置

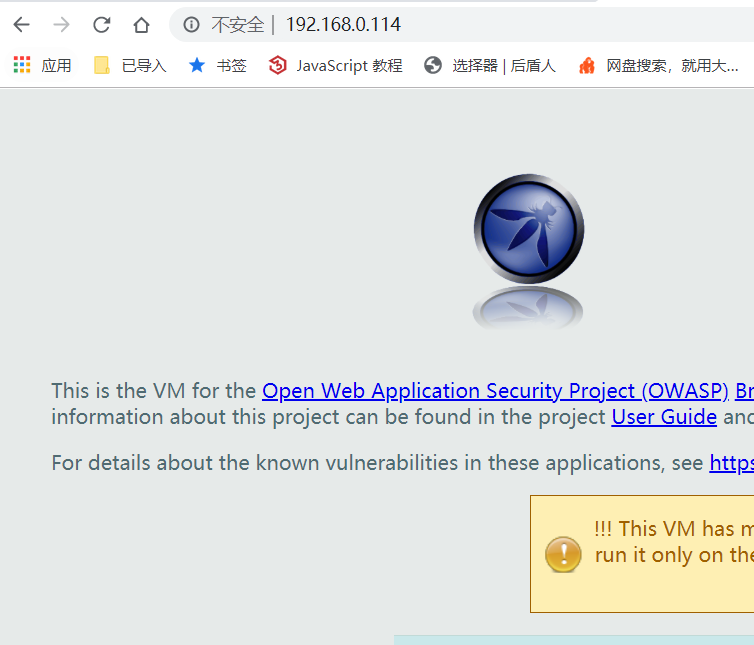

使用主机访问自己，结果如下图：

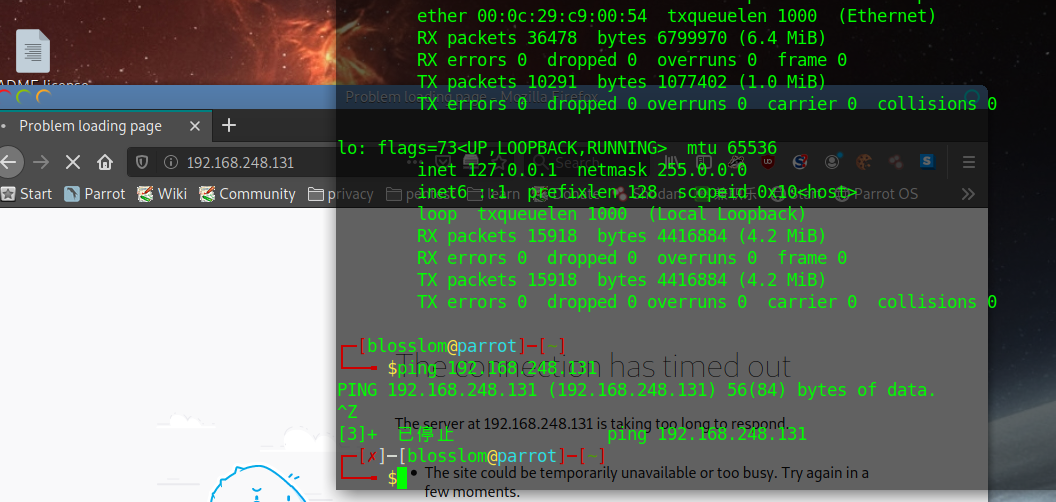

但是我使用parrot访问owasp时仍然访问不了，咦！这就奇了怪了，是同一网段下啊，绝对不是理论问题，之前的实践也验证了，模型一中的NAT模式下，三台系统都能互相ping通，怎么到了真实网络环境下就变了呢？

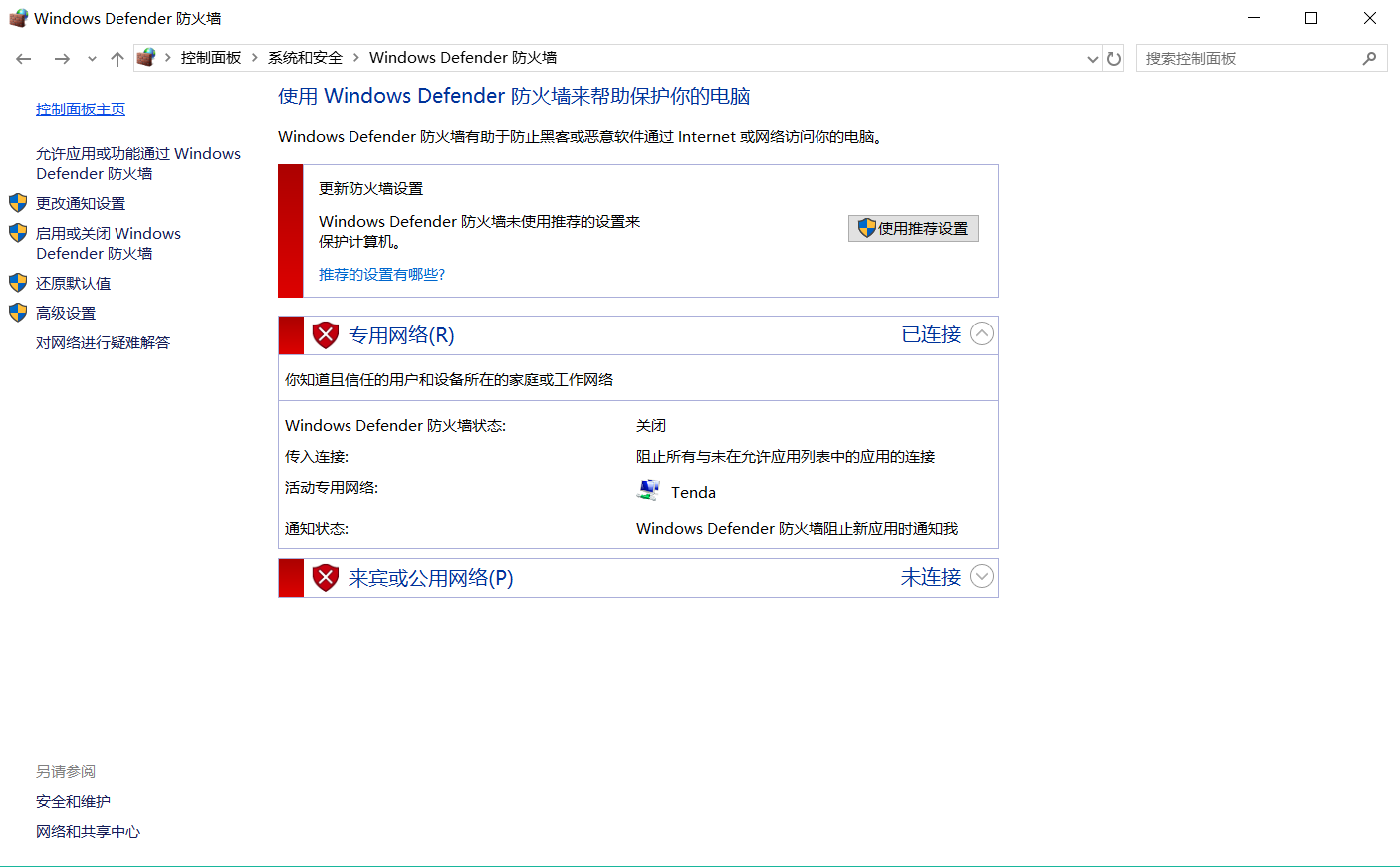

之前也遇到了类似的情况，真实网络下同网段之间无法通讯。经过前两次模型遇到的问题和今天内网穿透遇到的问题，我迅速反应过来，这个是我自己系统的问题。防火墙没关（他把外界试图建立的连接墙了）。越是简单的点越是容易忽略（我遇到几次都是这个问题了，也是难改这个毛病）。

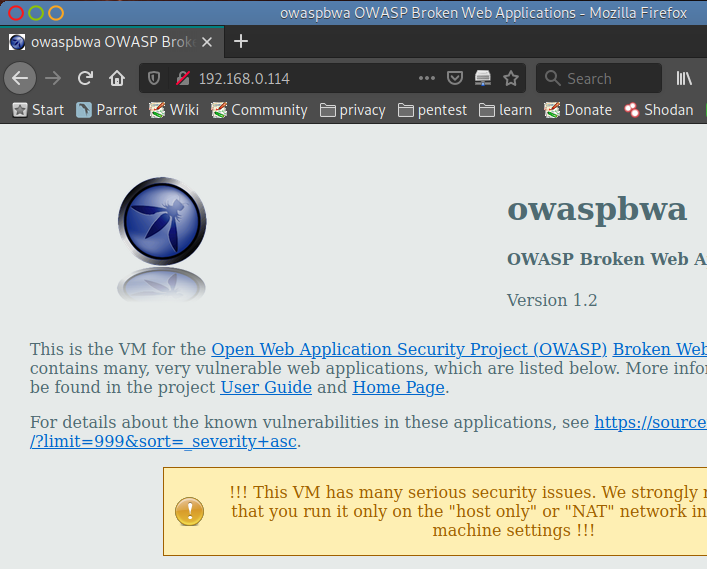

关闭防火墙后使用parrot访问主系统IP：

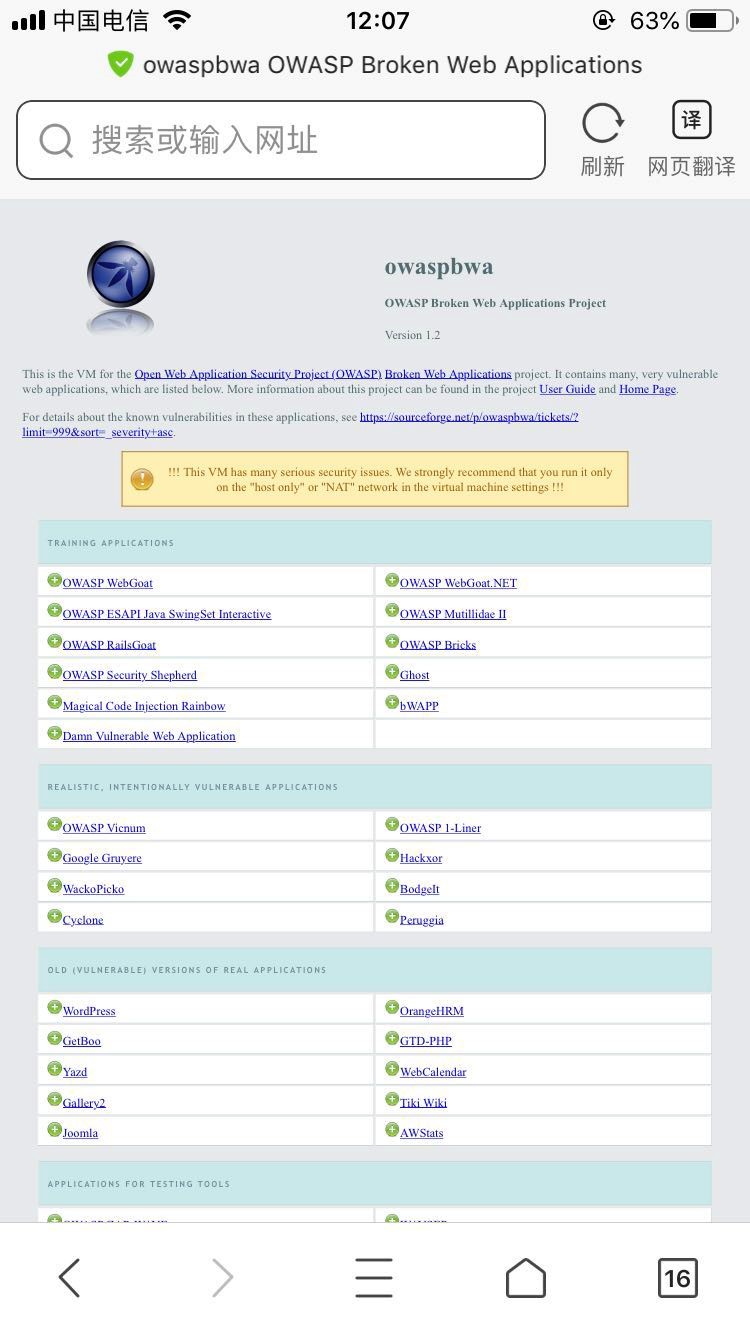

可以看到访问成功，接下来使用手机进行访问：
也成功了，显然易见，192.168.0为网段的网络已经实现了互通，前面ping不通的问题也迎刃而解。不过这又衍生了一个新问题：
之前总结的同网段可以实现互通，这个已经铁证了。但是跨网段，上层的网段不能访问下层网段的理论还能不能成立，跨过这个防火墙的鸿沟我也不知道会发生什么。
累了累了，明天再进行验证，估计我猜测的还是没毛病~~
网络环境总结
做了三天实验，基本上吧网络通讯的规律验证了一遍，网络原理是一个非常抽象的东西。通过理论学习我们只能怎么样能通，怎么样不能通讯。可是我们很难找到一个方法去真正实践（外网环境工作者除外）。
下面对上面遗留的一个问题继续解答：
Parrot系统IP:192.168.0.120
Owasp靶机IP:192.168.248.131
图中可以看出，无法ping通并且web无法访问，就算没开防火墙之前的理论也是成立的。所以上层网络无法访问下层，下层网络可以访问上层，要想让上层网络访问到下层必须要进行内网穿透。

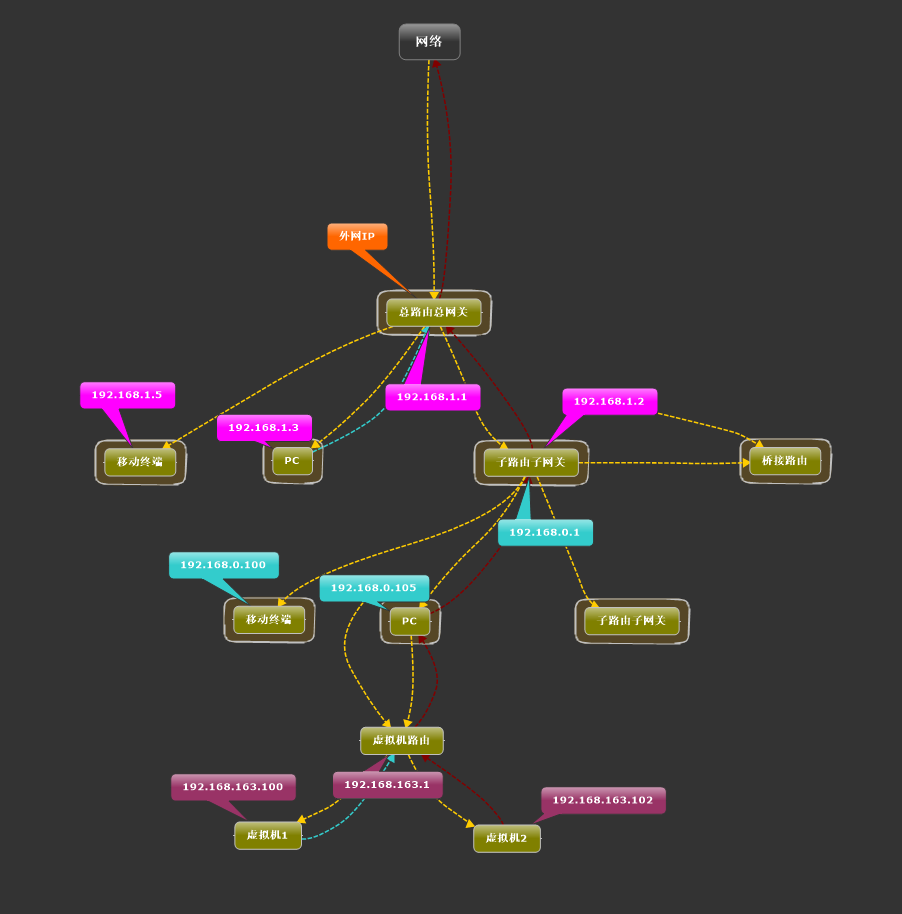

下列图片是一年前整理的网络拓扑图
IP为10开头可容纳16777215台计算机，以172开头可容纳65535台计算机，以192开头可容纳254台计算机，这些IP都是内网。如果无公网ip的情况下进行渗透，得先从自己的内网中出去，找到对方的公网IP，再进入对方内网，进行逐层渗透。（自己感觉的，毕竟也没渗透过外网的个人计算机）

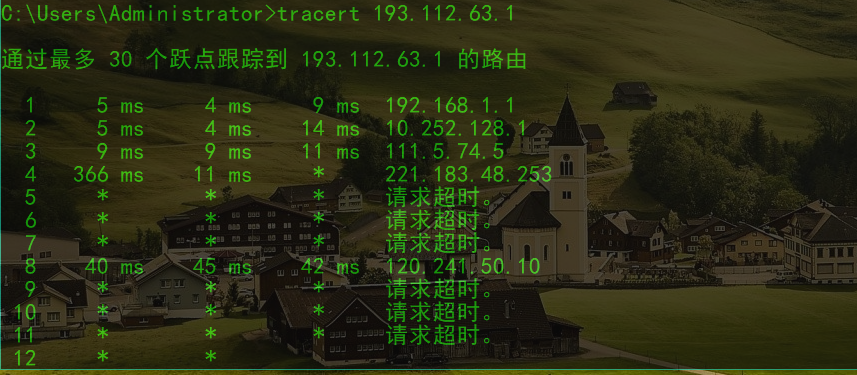

在网络世界里这些都是没有一个具体表现的，你无法看到除你之外的网络状态（毕竟我们都是普通人，高级的权限都掌握在运营商）。使用tracert命令可以有个较直观的网络展示：
这也只是一条线路，但网络是个复杂的网，里面有各种各样的环境，暗网（有接入口），暗网（没有接入口），私人网络，军用网络等等。我们（每个人）看到的都只是冰山一角落，最高峰的人也无法领略整个网络。
从开始接触到现在几年里都对网络是一股懵懂无知的状态，不管局部概念搞的多清晰，只要走出自己的网络环境就会失去方向。在这个圈子里只能靠时间打磨，天才花费的时间也比普通人少不到那里去，只管向前，你会发现这个世界是多么有趣。
